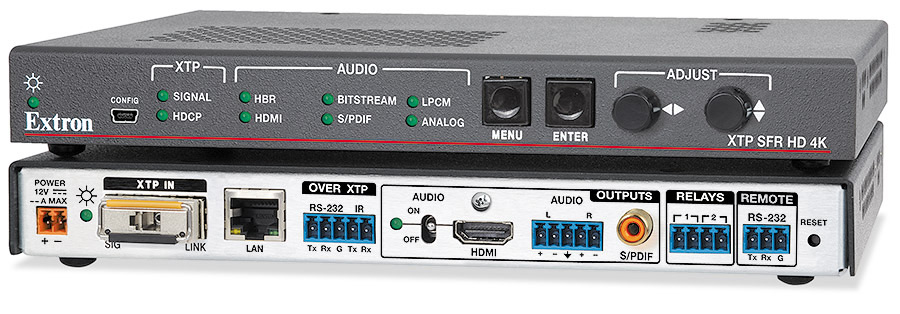

Extron XTP SFR HD 4K 是一款 XTP? 圖像解析度轉換接收器，可通過單根光纖延長視頻、音頻、雙向控制和以太網信號。它接收來自 XTP 光纖傳輸產品的信號，并集成了 Extron Vector? 4K 圖像解析度轉換技術，能提供高達 4K 的可選 HDMI 視頻分辨率以及無損的圖像品質。為了簡化集成，它采用在屏菜單設計，并具有音頻解嵌至數字 S/PDIF 或模擬立體聲音頻輸出以及用于房間控制的繼電器功能。以太網擴展及雙向 RS232 和紅外插入功能還提供了局域網接入和遠程視音頻設備控制。通過 OM4 多模光纖可將信號傳送至 700 m 遠的距離，通過單模光纖可傳輸至最遠 10 km 的距離。The XTP SFR HD 4K 非常適用于需要對 4K 視頻進行長距離傳輸和解析度轉換的 XTP Systems?。

獨有的 Vector 4K 圖像解析度轉換技術

XTP SFR HD 4K 傳輸計算機和視頻信號，其可選擇的輸出分辨率從 640x480 到 UHD 3840x2160。集成的 Extron Vector 4K 圖像解析度轉換技術采用獨特的高精度處理算法，具有出色的解析度轉換性能，可提供很好的圖像升頻和降頻轉換?？蛇x的填充 (FILL) 和跟隨 (FOLLOW) 模式確保正確的輸出寬高比。FILL 模式提供了全屏輸出，而 Follow 模式則保留了輸入信號的原始寬高比。此外，HDMI 輸出的色彩空間和色度取樣可自動進行設定，以確保與連接的 DVI 或 HDMI 顯示設備兼容。XTP SFR HD 4K 圖像解析度轉換接收器可提供更佳的輸出分辨率來匹配顯示設備，從而提高了 XTP Systems 的視頻性能，同時還支持多種輸入視頻分辨率，提供了更大的系統兼容性。

設計用于專業集成環境

為了增強及簡化數字與模擬視音頻設備的集成，XTP 終端采用了兩項 Extron 技術：EDID 管理器 (EDID Minder) 和密鑰管理器 (Key Minder)。EDID Minder 自動地管理輸入信號源和顯示設備之間的 EDID 通信，確保信號源能正常開機并可靠地發送內容至顯示設備。對于內容受保護的 HDMI 和 DisplayPort 信號，Key Minder 可在輸入和輸出設備之間驗證并保持持續的 HDCP 加密，確保實現快速、可靠的切換。如果 HDCP 加密內容被發送至一個不符合 HDCP 標準的顯示設備，終端設備即會輸出全屏綠色信號，可以從視覺上立刻確認被保護內容無法在此顯示設備上顯示。

除了高性能視頻外，XTP SFR HD 4K 還可通過同一根電纜接收音頻信號。該圖像解析度轉換接收器能為 HDMI 嵌入的音頻提供信號分配，還能為多通道 S/PDIF 或兩通道平衡/非平衡模擬立體聲及 PCM 音頻提供音頻解嵌。為了準確控制音頻，接收器具有音量調整和靜音等功能。這樣就能靈活地簡化系統設計，減少終端之間的電纜數量。

XTP SFR HD 4K 包括一個 RS-232 和紅外插入端口，可通過同一根光纖對視音頻設備進行雙向控制。該特性簡化了與控制系統的集成，可管理遠端顯示設備。可通過以太網擴展端口提供集中的 10/100 以太網通信，以減少系統中所需的獨立網絡接口數量，兩個內置繼電器也可對投影機升降、屏幕或遠端位置的類似設備進行控制。

提供多模和單模型號

此圖像解析度轉換接收器提供行業標準 LC 型連接，并提供兩種格式：多模和單模。XTP SFR HD 4K MM 型號支持 OM4 多模光纖，一般用在最遠 700 m 的中等距離傳輸?shù)霓k公樓、零售中心和大型教堂內。XTP SFR HD 4K SM 型號支持單模光纖，提供最遠達 10 km 的長距離信號傳輸。它通常用在數字標牌和舞臺應用等大型設施內，以及在公司和大學校園等各位置之間進行長距離連接。由于通過光纖傳輸內容本身具有安全性以及抗外部干擾的能力，所以光纖應用也成為政府、軍隊、醫療和其它敏感環境的選擇。

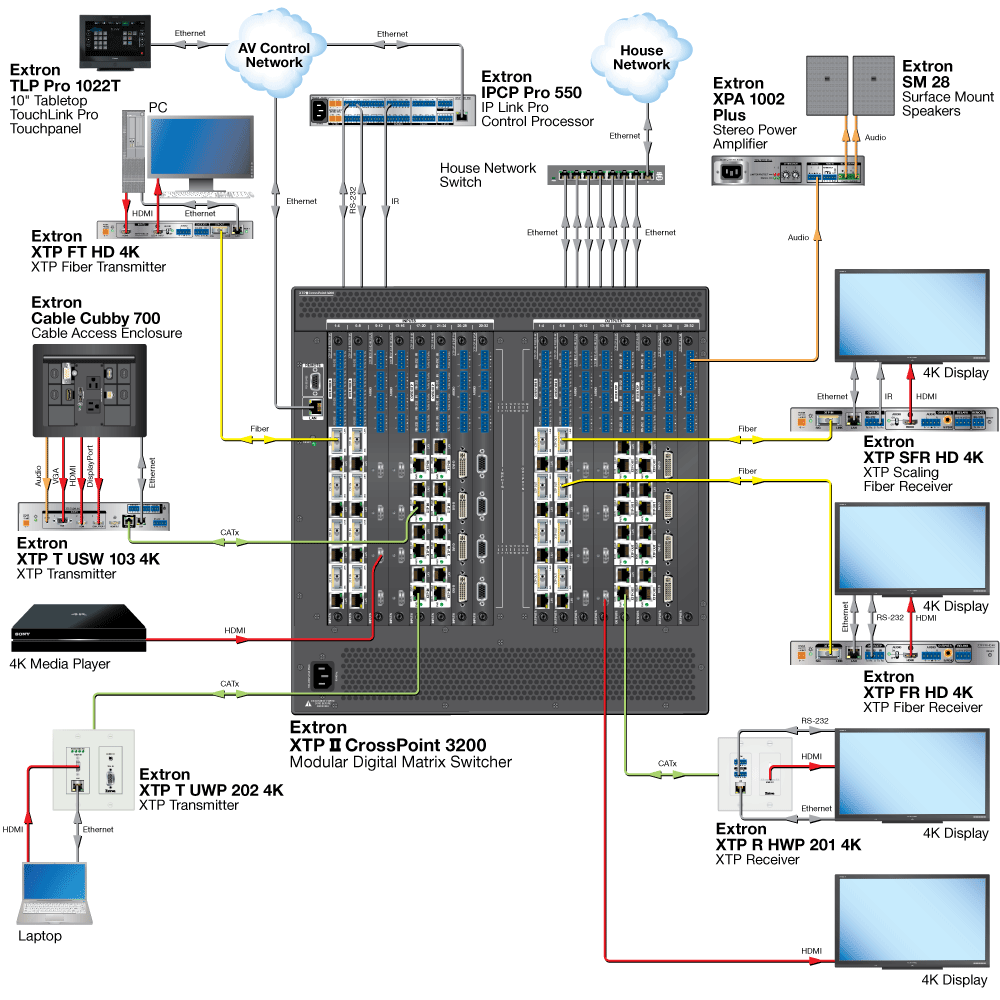

Extron XTP Systems

Extron XTP Systems 為多種數字和模擬格式信號提供了完整的切換和分配集成解決方案。它們支持本地連接以及具備延長信號傳輸?shù)哪芰?，可通過單根 CATx 屏蔽電纜將高分辨率視頻、音頻、RS-232 和以太網信號傳輸至 100 m (330')，通過光纖還可以傳輸至更遠的距離。每個系統都符合 HDCP 標準，采用 Extron 獨有的 SpeedSwitch? 技術可提供超快、高可靠的數字切換。

系統的核心部分是 XTP CrossPoint 矩陣切換器。模塊化矩陣切換器可根據不同的機箱尺寸，從 4x4 擴展到 64x64 不等，并能配置多種 XTP 輸入/輸出矩陣板。輸入和輸出板提供了 HDMI、DVI、VGA、視頻和音頻與本地信號源及顯示設備的直連，當與 XTP 發送器和接收器配合使用時還可將信號延長至遠程終端設備。  矩陣切換器可根據發送器的型號，通過 CATx 電纜為 XTP 設備遠程供電。

在線 XTP 系統配置器可便捷地訪問完整的系統設計。該工具還提供可打印的材料清單、價格以及報價提交等功能。確認并收到訂單后，隨附的 XTP 系統配置軟件讓您開箱就能輕松地進行安裝和配置。

為了配置、操作和實時地監視系統，易于使用的控制軟件可通過一臺計算機完整地查看所有的 XTP 設備。采用可熱插拔的模塊化組件、眾多的 XTP 發送器和接收器以及先進的 24/7 全天候系統監控，XTP?Systems 適用于在更關鍵的應用環境提供連續、無故障的運行。

特性

通過單根光纖接收帶嵌入音頻的視頻、雙向 RS-232 和紅外控制及以太網信號 — XTP SFR HD 4K 通過光纖提供長距離的高可靠性和更佳的性能表現。

Extron Vector? 4K 圖像解析度轉換技術 — Vector 4K 技術提供很好的圖像升頻和降頻轉換、增強的色彩精確度和圖像細節，可確保生成更好的 4K 圖像。

可選擇的輸出分辨率，從 640x480 至 3840x2160 — 可使用在屏菜單系統或通過 RS-232 控制選擇輸出分辨率。

符合 HDCP 標準 — 確保內容受保護媒體的正常顯示，以及與其它符合 HDCP 標準的設備之間的互通性。

用于視音頻設備控制的雙向 RS-232 和紅外插入 — 可以將雙向 RS-232 控制和紅外信號與視頻信號一起傳輸，無需額外的布線即可控制遠端視音頻設備。

以太網擴展 — 可通過以太網直通端口提供集中的 10/100 以太網通信，以減少系統中所需的獨立網絡接口數量。

對接收自 XTP 設備的 HDMI、DVI、RGB、高清分量視頻和標清視頻進行圖像解析度轉換

支持 HDMI 參數標準，包括高達 10.2 Gbps 的數據速率、3D 和高清無損的音頻格式

全面的 EDID 管理 — 通過 XTP System Configuration 軟件訪問 EDID Minder，用于設置視頻輸入 EDID、捕獲來自連接顯示設備的 EDID 或上傳定制的 EDID 文件。正確的 EDID 管理確保信號源和顯示設備能輕松地集成至系統中，從而實現優化的系統操作。 可免費下載 EDID Manager 2.0 軟件，以提供 EDID 編輯及創建定制的 EDID 文件。

EDID 管理器 (EDID Minder?) 自動地管理已連接設備之間的 EDID 通信 — EDID 管理器確保所有信號源都能正常開機并可靠地輸出內容至顯示設備。

密鑰管理器 (Key Minder?) 持續地驗證 HDCP 標準，用于快速、可靠的切換 — Key Minder 在輸入和輸出設備之間驗證并保持持續的 HDCP 內容加密，確保在專業的視音頻環境中實現快速、可靠的切換，并允許將一路信號源同時分配至多個顯示設備。

HDCP 可視確認 — 當處理 HDCP 加密的內容時，如果視頻輸出連接至一個不符合 HDCP 標準的顯示設備，圖像解析度轉換器即會輸出一個全屏的綠色信號，可以從視覺上立刻確認被保護內容無法顯示在此顯示設備上

HDMI 音頻解嵌，帶模擬立體聲和 S/PDIF 音頻輸出 — 數字 HDMI 音頻可作為平衡或非平衡模擬立體聲信號，通過螺絲鎖定器進行傳輸。

音頻輸出音量調節和靜音

支持多種嵌入的音頻格式 — XTP SFR HD 4K 兼容各種多通道音頻信號，為 HDMI 設備提供可靠的操作。

支持 EDID 和 HDCP 傳輸 — 有源 DDC 緩沖通道，確保信號源和顯示設備之間持續的通信。

圖像解析度轉換器旁路模式 — 解析度轉換功能可旁路通過，以支持未經處理的 3D、UHD 3840x2160/60 4:2:0、4096x2160/24 和其它格式的傳輸。

可選擇的 HDMI 音頻直通 — 后面板觸發開關可啟用或禁用 HDMI 輸出上的音頻信號直通。

HDMI 至 DVI 接口格式校正 — 自動對 HDMI 源信號格式進行校正，以匹配 DVI 顯示設備。

用于控制房間功能的 2 個繼電器 — 能夠控制燈光、屏幕設定和其它設備功能。

寬高比控制 — 視頻輸出的寬高比可以通過選擇 FILL (填充) 模式進行控制，此模式提供了一個全屏的輸出，或者選擇 FOLLOW (跟隨) 模式，它可以保持輸入信號的原始寬高比。

圖像凍結控制 — 可通過 RS232 凍結活動圖像。

在屏菜單 — 直觀的在屏菜單，可通過前面板控件進行簡單的系統設置。

輸出待機模式 — 當檢測到無活動信號輸入時，該設備可以設置為自動關閉輸出到顯示設備的視頻和同步信號。這可以使投影機或平板顯示器自動進入待機模式，節省電量并延長燈泡或液晶板的使用壽命。

用于設置和校準的內部測試圖案 — 提供 5 種測試圖案，包括裁切、交錯像素、交叉陰影線、彩條和灰階。

RS232 控制 — 使用串行指令并集成到控制系統中。Extron 產品使用 SIS? - 簡單指令集命令協議，這是一組允許快速、輕松編程的基本 ASCII 命令。

供用于中等范圍（最遠 700 m）傳輸?shù)亩嗄Ｐ吞?hào)和用于極長距離（最遠可達 10 km）傳輸?shù)膯文Ｐ吞?hào)

行業標準 LC 型連接器提供了可靠的物理連接以及準確的光纖纖芯對準

顯示信號存在、HDCP 和電源狀態的 LED 指示燈 — 提供系統狀態的可視指示，能對密鑰性能參數進行實時的反饋和監視。

用于 LC 型 XTP 端口的信號和鏈接狀態 LED 指示燈 — 驗證從發送器到接收器的信號流和操作的一種方式，能快速地確認連接問題。

兼容XTP 產品 — XTP Systems 提供了一套靈活的完整集成式信號切換和分配解決方案，確保可靠地路由多種數字和模擬格式。

前面板安全鎖定 — 除了輸入選擇和音量調節外，可對前面板其它按鍵進行安全鎖定。

前面板 USB 配置端口 — 可提供方便的設置、配置和固件升級。

通過 Extron XTP 系統配置軟件輕松地進行設置和調試

1" (2.5 cm) 高、半機架寬金屬外殼 — 緊湊的薄型外殼適合隱蔽的安裝和放置。

隨附 LockIt? HDMI 電纜緊固托架

隨附外置  Extron Everlast?  電源，產品編號 #70-1174-01 — 該通用型電源具有經驗證的高可靠性和低功耗，能夠降低運行成本

Extron Everlast 電源可享受 7 年部件及人工保修
